液體流量計

型號：	DMF
品牌：	多欽儀表
所屬分類：	液體流量計
所在地：	上海
更新日期：	2017.05.23 12:07:05

分享到： 4

DN0.5-3000.測量液體流量計有電磁流量計、渦街流量計、渦輪流量計、超聲波流量計、機械式流量計等多種，根據實際工況、參數來選型。

??測量液體流量計有電磁流量計、渦街流量計、渦輪流量計、超聲波流量計、機械式流量計等多種，根據實際工況、參數來選型。

??選型需要提供技術參數：流體名稱、流體粘度、管道材質和口徑、最高最低工作壓力、介質溫度、流量范圍以及現場工況要求等。

??流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

??液體流量計~ 電磁流量計

★?使用要求：? ?被測液體必須具有導電性；

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ?液體必須充滿管道；?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ?液體成分必須均勻；

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ?如果液體導磁，流量計磁場將改變，必須對流量計進行修正。

★?使用液體：?? ?生活用水、工業用水、原水井水、城市污水、工業廢水等；

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?各種強酸、強堿等腐蝕性液體；?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?泥漿、礦漿、紙漿等液固兩相懸浮液體的流量。

★?優勢特性：???? 允許介質有雜質、顆粒；

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?高精度、 ?法蘭、卡箍、螺紋等多種連接方式；安裝簡單。

?選型樣本下載：??http://m.coalmachine.com.cn/xiazai/detail/63

使用說明書下載：?http://m.coalmachine.com.cn/xiazai/detail/136

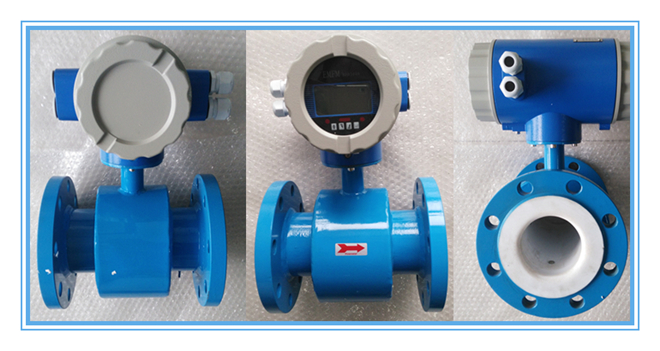

液體用電磁流量計標準型樣品

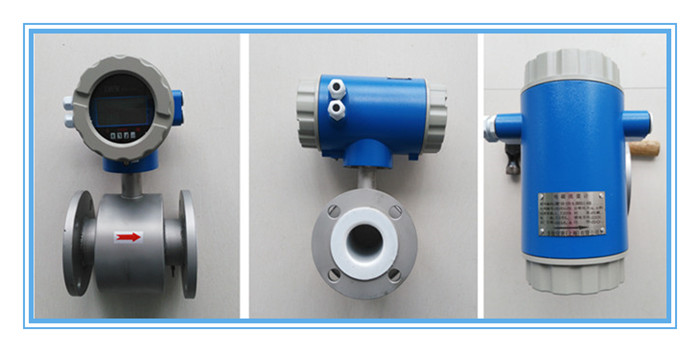

液體用電磁流量計不銹鋼殼體樣品

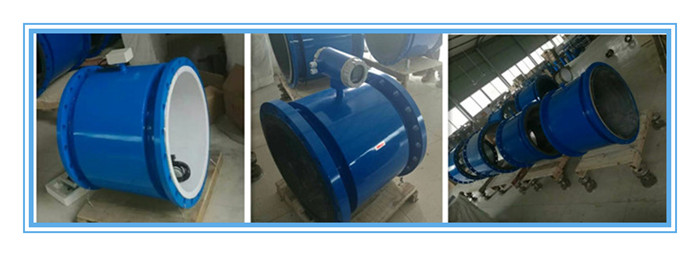

液體用電磁流量計大口徑樣品展示

液體用電磁流量計樣品展示

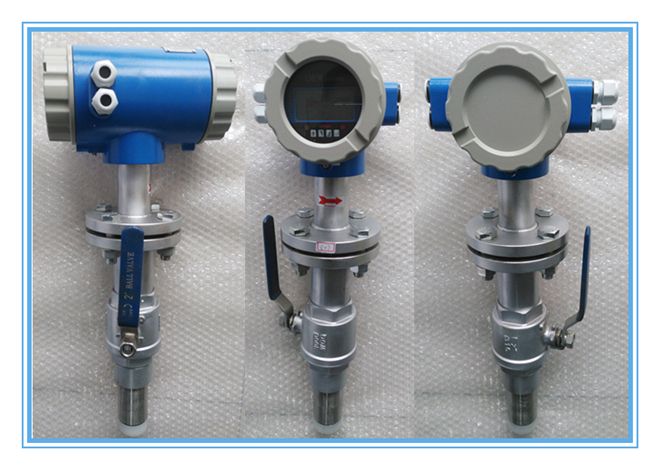

液體流量計插入式

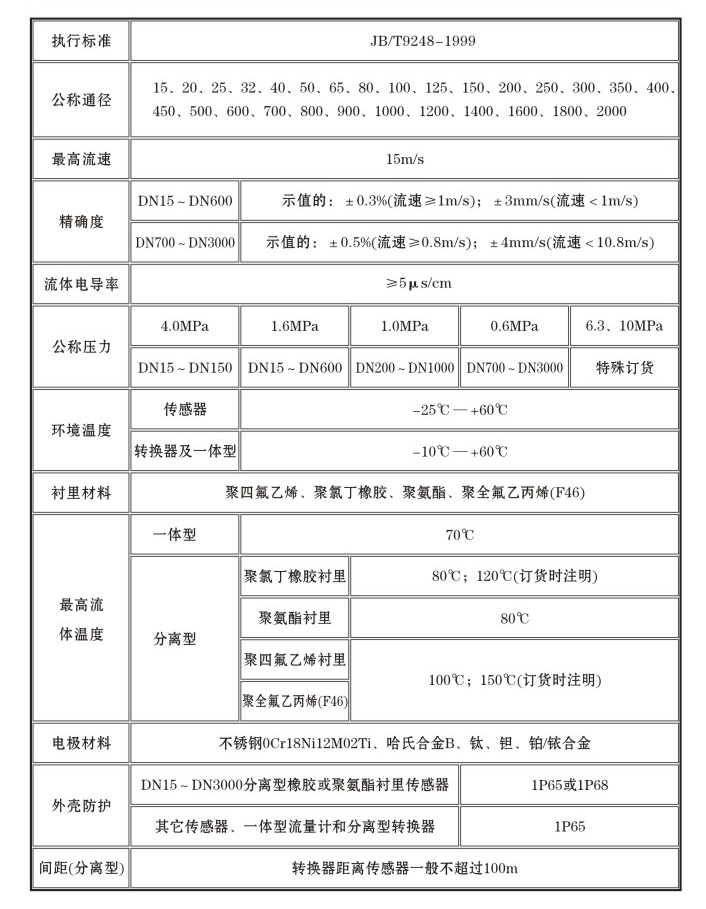

?整機和傳感器技術數據

液體用電磁流量計技術參數

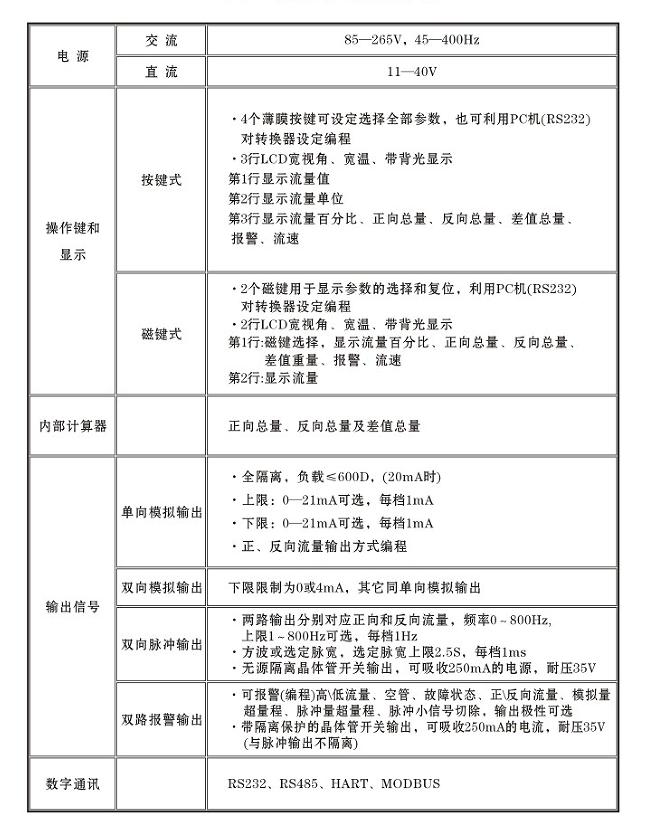

?轉換器技術數據：

液體用電磁流量計轉換器數據

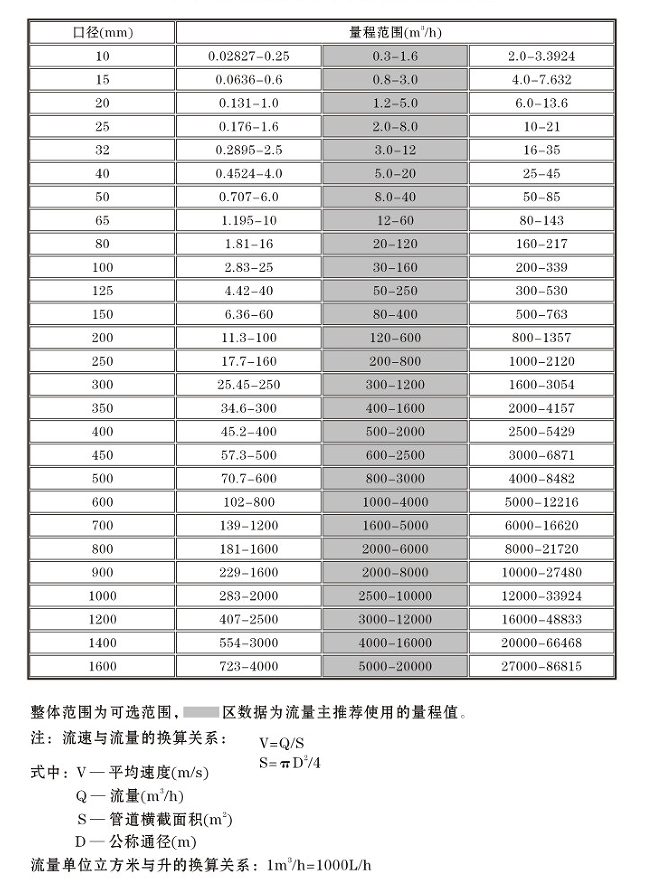

?量程范圍對照表

液體用電磁流量計量程范圍表

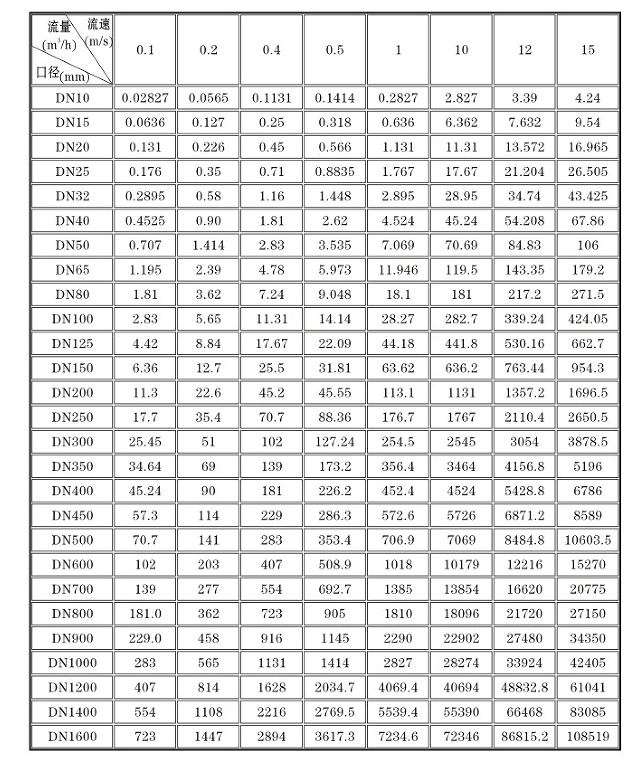

流量流速范圍對照表：

液體用電磁流量計流速范圍對照表

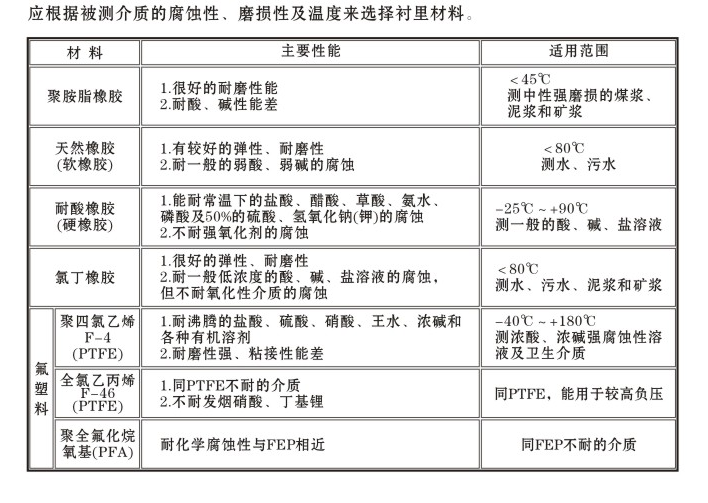

液體用電磁流量計內襯材料選擇

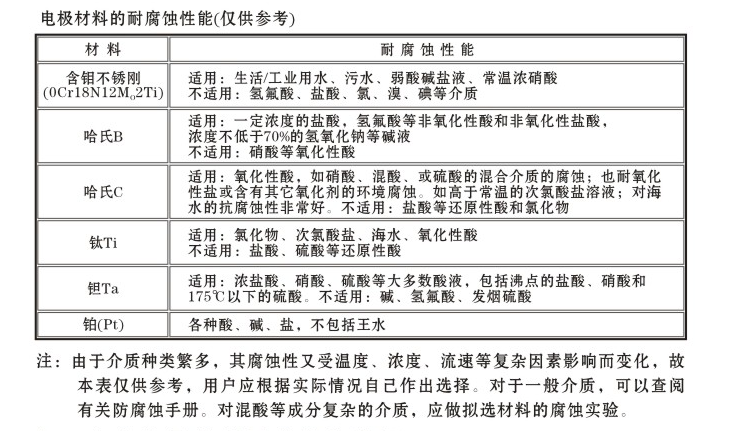

液體用電磁流量計電極材料選擇

??液體流量計~??外夾式超聲波流量計

★ 耐壓等級：不受管道內介質壓力影響，適合所有工作壓力下介質流量測量

★ 使用介質：管道內所有均勻液體介質

★ 使用要求：介質流體滿管、均勻的流過管道，無雜質，DN25-800，僅限于液體

★ 優勢：外夾式（外敷式）安裝，不用破壞管道，保證管道的完整性，精度1.0，顯示瞬時流量和累計流量，輸出485、4-20mA 信號，PVC管、鋼管允許有襯里等都可滿足測量需要，特別適合高壓管道。

液體流量計外夾式

液體流量計外夾式樣品

?固定式超聲波流量計適用于各種尺寸管道流量計量，流速測量范圍為0.01～±32m/s,測量介質為水、海水、污水、酒精等單一穩定的液體，測量材質為鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道。

★?測量精度：1%；

★?工作電源：隔離DC8-36V或AC85-264V；

★?功 ? ?耗：工作電流50mA(不連接鍵盤和蜂鳴器不響的條件下)；

★?可選輸出：1路標磚隔離RS485輸出；?1路隔離4-20mA或0-20mA輸出（有源、無源可選）；可選HART協議；雙路隔離OCT輸出（OCT1脈沖寬度6-1000ms之間可編程，默認200ms）；1路雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20mA模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備；

★?可選輸入：三路4-20mA模擬輸入回路；

★?顯 ? ?示：2×10漢字背光顯示器（中英文雙語可選擇）；

★?操 ? ?作：16按鍵或4按鍵窗口化操作；

★?其它功能：自動記憶前512天，前128個月，前10年正負凈累積流量自動記憶前30次上、斷電時間和流量并可實現自動或手動補加，并可以通過MODBUS協議讀出；

★?流量傳感器：外敷式、插入式和管段式；

性能參數

項目		性能、參數
測量主機（一次表）	準確度	1.0%
	重復性	0.2%
	最大流速	64m/s
	測量周期	200mS（每秒5次，每個周期采集128組數據）
	測量原理	超聲波時差原理，4字節IEEE754浮點運算
	顯示接口	可連接2×10背光型漢字或者2×20字符型液晶顯示器
	操作	外接16鍵輕觸鍵盤以及PC計算機設參軟件
	輸入	3路4~20mA輸入可選，準確度0.1%，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用。
		兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）
	輸出	電流信號（可選模塊）：4~20mA，阻抗600Ω浮空，準確度0.1%。頻率信號（可選模塊）：1~9999Hz之間任選，OCT輸出。脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出（其中1路脈沖寬度6~1000ms間可編程，默認200ms）。報警信號：雙路OCT輸出，可選近20種源信號。數據接口：隔離RS485串行接口。
	通訊協議	MODBUS協議、MBUS協議、FUJI擴展協議（兼容匯中公司流量計及水表通訊協議），推薦使用MODBUS-RTU協議或者M(jìn)ODBUS-ASCII協議
	其它功能	自動記憶前64日、前32個月、前2年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加；可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；工作參數可固化到機內的FLASH存儲器中，上電時自動調出；用戶能夠通過E-mail傳送來的代碼文件實現軟件升級故障自診斷功能。故障時間計時器。
	工作電流	50mA（不連接鍵盤顯示和蜂鳴器不響的條件下）
	備用電流	使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
	環境溫度	-10℃~70℃（大于此溫度范圍要求請與廠家聯系）
	工作時間	連續
	版本號	WLV12	WLV13	WLV14	WLV15
	電源	24VDC	8~30VDC	24VDC	85~264VAC/24VDC
	尺寸	Φ84	116×62	92×36	150×95
傳感器	外縛式	標準S1型，適用管徑DN15~100mm 標準M1型，適用管徑DN50~700mm 標準L1型，適用管徑DN300~6000mm 高溫S1H型，適用管徑DN15~100mm 高溫M1H型，適用管徑DN50~700mm 其它廠家的傳感器
	插入式	測量管道材質不限（不停產安裝）適用于管徑DN80以上。
	管段式	π型管段式：適用于管徑DN25~DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50~DN1000，整機測量精度±0.5%
	信號電纜	專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長于500米（不推薦）。
	防護等級	IP68（可浸水工作）
可測管道	管材	鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
	襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
	內徑	15mm~6000mm（π型管段式內徑可小至2毫米）
	直管段長度	上游≧10D，下游≧5D，距泵出口處≧30D。
可測管道	種類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
	濁度	≦20000ppm，污水測時效果好，絕大多數污水管道可穩定測量。
	溫度	-40℃~160℃
	流向	可對正反向流量分別計量，并可計量凈流量。

??液體流量計~?校驗用流量計

?★?用途：校驗管道內自來水的瞬時流量和累計流量、流速

?★??優勢：流量計小巧、輕便；方便攜帶；外貼式安裝；可以多次循環安裝，精度1.0，不用破壞管道。

更多詳細內容參考：手持式超聲波流量計?http://m.coalmachine.com.cn/chanpin/detail/131

售后與質保 ??

多欽儀表（上海）有限公司供應的所有產品：

所有產品質保2年；

免費提供電話咨詢、指導安裝調試等服務；

協商上門指導安裝、調試等事宜，只收取合理的差旅費用；

量大可以免費上門指導安裝、調試；

服務宗旨：不管產品使用多長時間，只要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗?zāi)転槟銕頋M意的服務。
