定量控制儀

型號：	DQ-2100
品牌：	多欽儀表
所屬分類：	定量控制儀
所在地：	上海
更新日期：	2017.09.13 12:04:06

分享到： 4

定量控制儀，適用于各種液體介質的流量顯示、積算、控制功能；輸入多種流量傳感器信號（如渦街、渦輪、電磁、羅茨、橢圓齒輪，雙轉子，孔板、V型錐、阿牛巴、質量流量等各種流量計）。

?定量控制儀?概況

·?通用型智儀能定量控制儀（以下簡稱控制儀）主要特點：

·??適用于各種液體介質的流量顯示、積算、控制功能；

·??輸入多種流量傳感器信號（如渦街、渦輪、電磁、羅茨、橢圓齒輪，雙轉子，孔板、V型錐、阿牛巴、質量流量等各種流量計）；

·?流量輸入通道：可接收頻率信號和多種模擬電流信號；

·?溫度輸入通道：可接收多種模擬電流信號；

·?可提供變送器+24V DC，+12V DC供電電源，帶短路保護功能，簡化系統，節省投資；

·?容錯功能：溫度/密度補償測量信號異常時，用對應的手動設定值進行補償運算；

·?流量再發送功能，輸出流量的電流信號，更新周期1秒，滿足自動控制需要；

·?儀表時鐘和定時自動抄表功能、打印功能，為計量管理提供方便；

·?豐富的自檢和自診斷功能使儀表更易于使用和維護；

·??三級密碼設定可防止未經授權的人員改變已設定的數據；

·?儀表內部不設任何電位器、編碼開關等可調器件，從而提高儀表的耐震性、穩定性和可靠性；

·??通訊功能：能通過多種通訊方式與上位計算機進行數據通訊，組成能源計量網絡系統：

à RS-485；

à RS-232；

à GPRS、CDMA；

à 寬帶網。

定量控制儀儀表的主要技術指標

1.輸入信號

模擬量：

· 熱電偶：標準熱電偶——K、E、B、J、N、T、S；

·電阻：標準熱電阻 ——Pt100；

·電流：0～10mA、4～20mA——輸入阻抗≤250Ω；

脈沖量：

·波形：矩形、正弦波和三角波；

·幅度：大于4V；

·頻率：0～10KHz（或根據用戶要求）。

2.輸出信號

模擬量輸出：

·DC 0～10mA（負載電阻≤750Ω）；

·DC 4～20mA（負載電阻≤500Ω）；

3.開關量輸出

·繼電器輸出——帶回差，AC220V/3A；DC24V/6A（阻性負載）。

4.通訊輸出

·接口方式——標準串行通訊接口：RS－232C，RS－485，以太網；

·波特率——600，1200，2400，4800，9600Kbps，儀表內部設定。

5.饋電輸出

·DC24V，負載≤100mA；

·DC12V，負載≤200mA

6.特性

·測量精度：±0.2%FS±1字或±0.5%FS±1字

·頻率轉換精度：±1脈沖（LMS）一般優于0.2%

·測量范圍：-999999～999999字（瞬時值，補償值）；

·0～99999999.9999字（累積值）
·分辨率：±1字

7.顯示方式

·帶背光大屏幕128×64點陣液晶圖形顯示器；

·歷史累積流量，瞬時流量，介質溫度，介質密度，流量（差壓電流、頻率）值，時鐘，報警狀況；

·0～999999瞬時流量值

·0～99999999.9999累積值

·-9999～9999溫度補償

·-99999～999999流量（差壓、頻率）值

8.控制/報警

·可選擇繼電器上限、下限控制（或報警）輸出，LCD和LED輸出指示；

·控制（或報警）方式為帶回差（用戶可自由設定）

·選擇報警方式：流量上限，流量下限，溫度上限，溫度下限；

9.打印控制

·直接配接串行熱敏漢字打印機，可實現即時或定時打印；參數設定：每日多達8次定時打印時間，打印機軟開關。

10.中文菜單提示
·面板輕觸式按鍵設定；

·參數設定值斷電后保存時間大于20年；

·參數設定值三級密碼鎖定；

11.保護方式
·斷電后累積值保持時間大于20年；

·電源欠壓自動復位；

·工作異常自動復位（Watch Dog）；

·自恢復保險絲，短路保護。

12.使用環境
·環境溫度：-20～60℃

·相對濕度：≤85%RH ，避免強腐蝕氣體

13.供電電壓
·常規型：AC 220V %（50Hz±2Hz）；

·特殊型：AC 80～265V—開關電源；

? ?DC 24V±1V—開關電源；

·后備電源：+12V，20AH，可維持72小時。

14.功耗

·≤10W（AC220V線性電源供電）

詳細說明書下載：http://m.coalmachine.com.cn/xiazai/detail/390

通訊協議下載：http://m.coalmachine.com.cn/xiazai/detail/391

定量控制儀?的應用

定量控制儀在接收了計量傳感器的信號后，在其內部完成累計和顯示，同時在控制儀內部設定好所需要的定量控制值，當定量控制儀顯示的累計數值達到所設定的定量控制值時，定量控制儀輸出開關量信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備，從而達到定量控制的效果。

常規配套設備與控制優勢：

1、只需要計量傳感器、控制箱和斷流設備組成，結構簡單，成本低；

2、控制箱內的控制線路及組件是根據客戶所需要的計量傳感器和設備量身定制的，信號線連接簡單，到現場后一般無需調整，流量計和斷流設備等均有控制箱內提供電源，只需要給控制箱提供AC220V即可；

3、控制箱面板設有“啟動”、“停止”和“清零”按紐，并有“狀態指示燈”顯示，因此顯示直觀，操作簡單、方便、易學；

4、定量控制儀為全中文液晶顯示，每次定量控制值可以根據需要任意更改，只需在定量控制儀內操作完成。

主要功能

1、設有大、小閥控制，分別控制大流量和小流量，達到精確的定量控制； ?

2、同時控制泵和閥門時，設有泵延時起動和泵提前關閥功能；

3、配有溢料、憋泵接口，發生溢料、憋泵時關閉打料即時保護；

? 4、在定量控制儀內可查看總累積、瞬時流量、時間、流量計輸入信號值等，并設有打料次數、每次打料時間、每次打料量、日或月累計等查詢功能；

5、可配打印機進行實時打印功能，打印功能包括打料起止時間、打料量、實際打料量、打料名稱（根據客戶要求自由設定）；

6、斷電保持功能：如在打料過程中出現斷電時，定量控制儀自動保持斷電前的工作數據和狀態。

7、控制儀與控制箱完全自主研發，因此如需其他功能我們可作訂制；

控制示意圖：

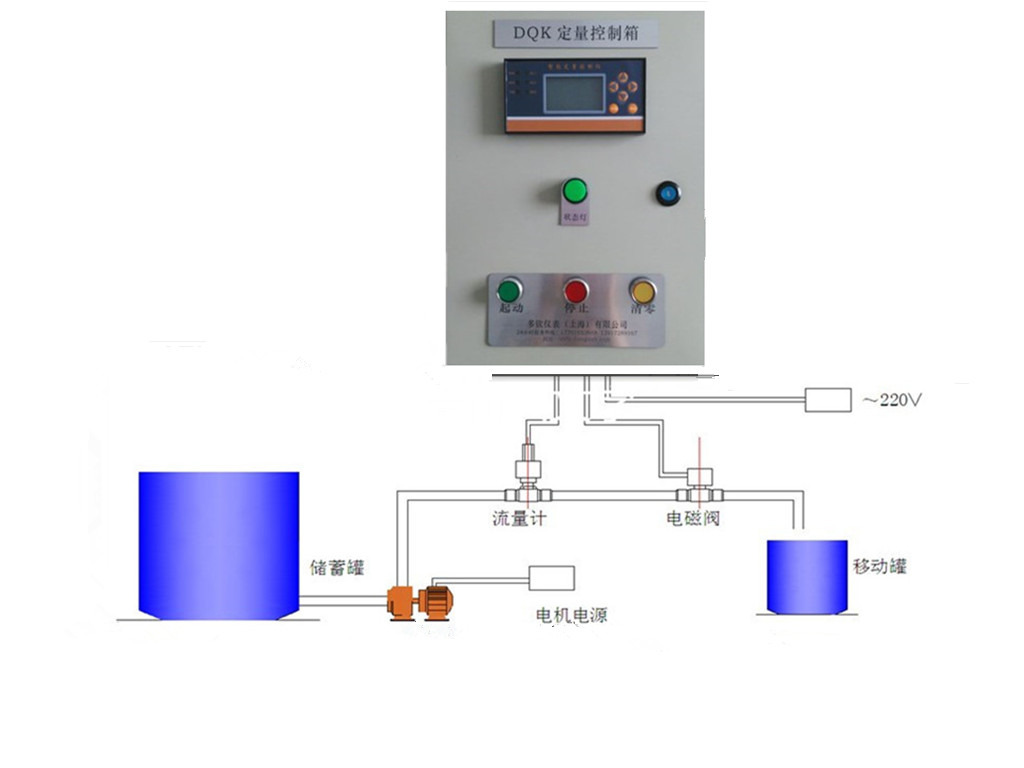

定量控制示意圖

定量控制示意圖2

用來配套渦輪流量計：http://m.coalmachine.com.cn/chanpin/index/35

定量控制系統介紹：http://m.coalmachine.com.cn/chanpin/index/63

售后與質保 ??

多欽儀表（上海）有限公司供應的所有產品：

所有產品質保2年；

免費提供電話咨詢、指導安裝調試等服務；

協商上門指導安裝、調試等事宜，只收取合理的差旅費用；

量大可以免費上門指導安裝、調試；

服務宗旨：不管產品使用多長時間，只要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
