鍋爐蒸汽流量計

型號：	DVS
品牌：	多欽儀表
所屬分類：	鍋爐蒸汽流量計
所在地：	上海
更新日期：	2017.06.12 12:18:31

分享到： 4

DN10-1000;最高壓力可以做到16MPa,多用分體型，夾持式或法蘭安裝。

鍋爐中產生的熱水或蒸汽可直接為工業生產和人民生活提供所需熱能，也可通過蒸汽動力裝置轉換為機械能，或再通過發電機將機械能轉換為電能。

提供熱水的鍋爐稱為熱水鍋爐，主要用于生活，工業生產中也有少量應用。產生蒸汽的鍋爐稱為蒸汽鍋爐，常簡稱為鍋爐，多用于火電站、船舶、機車和工礦企業。

通常為了能夠準確貿易結算，需要用流量計對：

1.給鍋爐加入的水量進行測量，選用：自來水流量計?http://m.coalmachine.com.cn/chanpin/detail/187

2.鍋爐產生的若是熱水，則選擇熱水流量計 http://www.duoqinyb.com/prodetail-11238276.html

3.如果是蒸汽鍋爐，測產生的蒸汽，需要選擇蒸汽流量計 ?http://m.coalmachine.com.cn/chanpin/index/64

能夠測量鍋爐蒸汽的流量計有很多種，需要根據工況參數專業選型。

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

鍋爐蒸汽流量計-渦街流量計優勢：

★ 結構簡單，牢固、維護方便，無需導壓管、三閥組等部件，減少泄露、堵塞和凍結等；

★ 精確度高，一般為1-1.5 %；

★ 測量量程寬，選對對應口徑，一般可以達到20:1 ；

★ 壓損小，約為節流型差壓流量計的 1/4 ~ 1/2 ；

★ 輸出與流量成正比的脈沖信號，無零點漂移；

★ 在一定雷諾數范圍內，輸出頻率不受流體物理性質（密度、粘度和組成）的影響，即儀表系數只與漩渦發生體、管道的形狀和尺寸有關。

渦街式蒸汽流量計局限性：

★ 對管道機械振動比較敏感，不易用于強振動場所；

★ 口徑越大，分辨率越低，一般滿管流量時，口徑只做到DN300以下；

★ 流體溫度太高時，測量還是有困難，一般溫度低于330 °C；

★ 當流體有壓力脈動或流量脈動時，市值大幅度偏高，影響較大，因此不適用于脈動流。

?流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

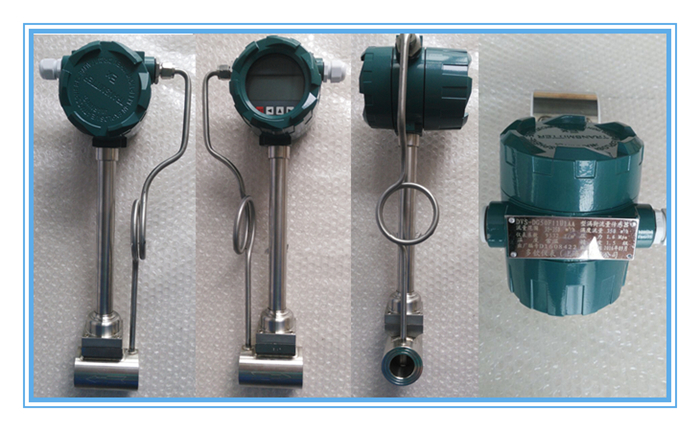

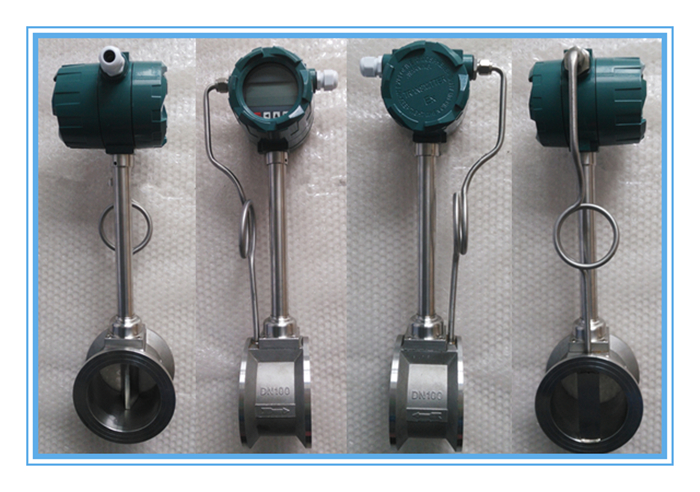

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （在線穩壓補償型 ?大口徑 ?夾持式安裝）

? ? （在線穩壓補償型 ? DN20 ?小口徑 ?顯示瞬時流量和累計流量 ?夾持式安裝）

? ?（分體穩壓補償 ?渦街流量傳感器+壓力變送器+PT100+流量積算儀）

? ? ? （溫度大于250°C，高溫渦街傳感器多用分體式）

主要技術指標

渦街式蒸汽流量計分體式安裝示意圖

?儀表的安裝設計

? 儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至會損壞儀表。

（一）安裝環境要求：

1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2．避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。

3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

4．渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

5．儀表最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。

6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

（二）儀表管道安裝要求：

1．渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)

注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。

1. 上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系

0.98Db≤Dp≤1.05Db

? 上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db

2. 儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm

3. 測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖（七）。D為儀表工稱口徑，單位：mm

4. 儀表在在管道上可以水平、垂直或傾斜安裝。

5. 測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示

6. 測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處

如圖（四）b所示

8．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。

渦街流量計網頁詳細介紹：http://m.coalmachine.com.cn/chanpin/detail/34

?安裝方式以及使用說明書下載：http://m.coalmachine.com.cn/xiazai/detail/119

?使用常見故障以及排除方法：http://www.duoqinsh.com/duoqinsh-Article-231837/

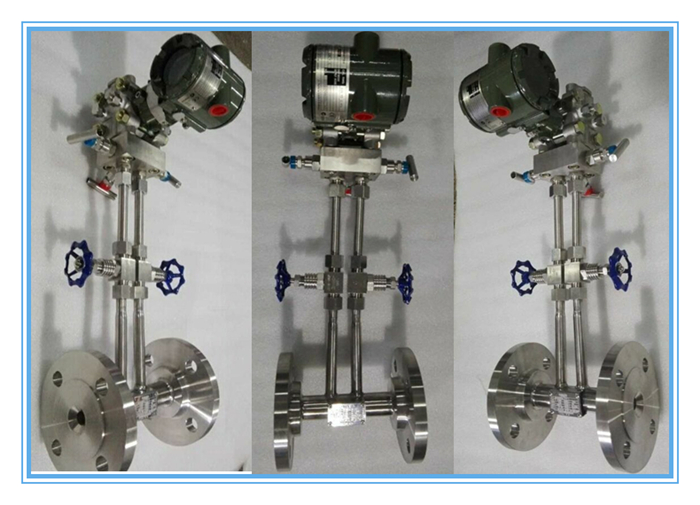

?鍋爐蒸汽流量計也可以選擇差壓式流量計來測量。?

以上都為差壓式流量計，需要配套：流量積算儀、差壓變送器、PT100、壓力變送器、高溫型安裝附件等一整套配置來完成對高溫高壓蒸汽的測量。

?差壓式流量計：http://m.coalmachine.com.cn/chanpin/detail/143

智能流量積算儀：http://m.coalmachine.com.cn/chanpin/detail/126

?鍋爐蒸汽流量計售后與質保 ??

多欽儀表（上海）有限公司供應的所有產品：

?★?所有產品質保2年；

?★?免費提供電話咨詢、指導安裝調試等服務；

?★?協商上門指導安裝、調試等事宜，只收取合理的差旅費用；

?★?量大可以免費上門指導安裝、調試；
服務宗旨：不管產品使用多長時間，只要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
