?★?過熱蒸汽認識：

在同一壓力下，對飽和蒸汽再加熱，則蒸汽溫度開始上升，超過飽和溫度，這時的蒸汽就叫過熱蒸汽。過熱蒸汽的溫度與飽和蒸汽的溫度之差叫蒸汽的過熱度。過熱度越大，則表示蒸汽所儲存的熱能越多，對外做功的能力越強。流量計之所以要進行溫壓補償，就是要把流量計測得的體積方轉化成質量方。因過熱蒸汽的密度跟溫度和壓力有關，而過熱蒸汽的溫度和壓力是一個變量，所以都要進行補償。如果測量的是過熱蒸汽，那么是一定要進行溫度和壓力補償的，因為過熱蒸汽的密度是溫度和壓力的函數。不論用什么表測量，都要有補償。對于恒定的蒸汽的流量應該適情況而定，如果它的溫度和壓力已經很穩定了，溫度和壓力可以設定為固定值進行補償，(可以在現場安裝一個雙金屬溫度計和壓力表觀察一下)這樣可以省掉一部分投資。

?★?穩壓補償概念：

溫壓補償通常指儀表測量的數據是在溫度25度，壓力為一個標準大氣壓為條件下的結果，通常測量現場的溫度和壓力與標準有區別，所以一般儀表都能測量現場溫度與壓力，然后通過計算公式對測量結果進行自動補償。

比如空氣流量的測量，一般流量計（渦街流量計、孔板流量計、雙D巴、阿牛巴等流量計）測量的都是當前溫度壓力下的體積流量，但是空氣的體積一定時其質量受溫度壓力影響較大，計算公式為：

PV=NRT=>m=MPV/RT

理想氣體狀態方程，其中R是常數，約為8.314J/(mol·K);P為氣體壓強，單位Pa;M是該物質的摩爾質量(或者混合氣體的平均摩爾質量);V為氣體體積，單位m3;T為體系溫度，單位K。為了近似計算，溫度看成常溫20℃(293K)，該氣體近似理想氣體。

空氣質量m=29g/mol×101325Pa×1m3÷8.314J/(mol·K)÷293.15K=1205.63g=1.2kg

從公式中可以看出空氣質量與溫度壓力關系很大，所以儀表測量時要先測量出現場的溫度和壓力然后進行自動補償。

總的來說，溫壓補償的意義就是將不是標況下測量的結果轉換成對應的標況下測量結果，保證不同點測量的結果都在同一個尺度下，利于比較和統計。

過熱蒸汽流量計--渦街流量計

?★?使用場合：

★?測量氣體時，需要溫度壓力同時補償；氣體一般都以標準狀況體積流量結算。因為氣體的體積流量溫度或壓力變化時，流量都會改變。
★?測量過熱蒸汽時，需要溫度壓力同時補償；蒸汽一般都以質量流量結算。因為溫度或壓力有任何一個發生變化，蒸汽密度會發生改變，質量流量也隨之改變。
★?測量飽和蒸汽時，需要單溫度補償或單壓力補償。飽和蒸汽的密度與溫度或壓力有一個固定的對應關系（飽和蒸汽密度表），知道其中的任何一個，都可以確定飽和蒸汽的密度。
★?測量液體時，一般不需要壓力補償，在5MPa以下，一般只考慮溫度影響，為準確測量需要溫度補償。一般測量時，可以不使用任何補償；測量一些碳氫化合物（如原油），一般需要溫度壓力同時補償。

?★?常用型號：?DVS-DS80F21W
型號注解：渦街流量計，介質為過熱蒸汽，DN80，在線穩壓補償型，表體材質為304不銹鋼，介質溫度：溫度低于250°C，額定壓力1.6MPa；現場顯示瞬時流量和累計流量，4-20mA輸出，24V供電，配套碳鋼安裝法蘭、螺栓螺母等緊固件。

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

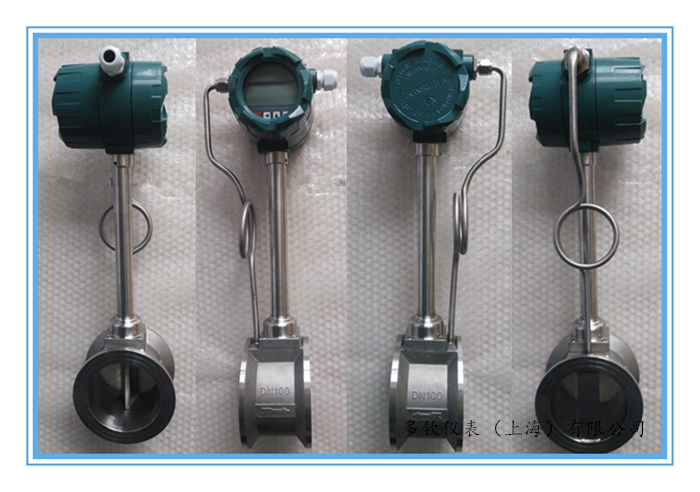

? 大口徑在線穩壓補償型

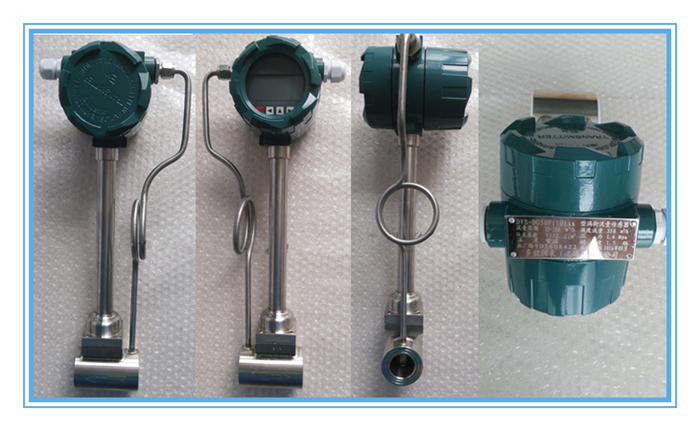

穩壓補償在線顯示型

?★?過熱蒸汽渦街流量計口徑確定：

已知蒸汽壓力和溫度及工況流量時

測量介質為過熱蒸汽，蒸汽溫度為320℃，壓力為1.5MPa（絕壓）,流量范圍為3t/h～25t/h, 試確定流量計口徑。

步驟一：計算蒸汽的等效空氣參比條件下的體積流量范圍，經查附表(二),該狀態下蒸汽的密度為:5.665Kg/m3,由公式(8) :

步驟二：根據等效參比流量范圍765-6379m3/h，查表（二），比較適合該流量范圍為DN200口徑。

??★?主要技術指標

??★?安裝設計

? 儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至會損壞儀表。

（一）安裝環境要求：

1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2．避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。

3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

4．渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

5．儀表最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。

6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

（二）儀表管道安裝要求：

1．渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)

注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。

1. 上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系

0.98Db≤Dp≤1.05Db

? 上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db

2. 儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm

3. 測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖（七）。D為儀表工稱口徑，單位：mm

4. 儀表在在管道上可以水平、垂直或傾斜安裝。

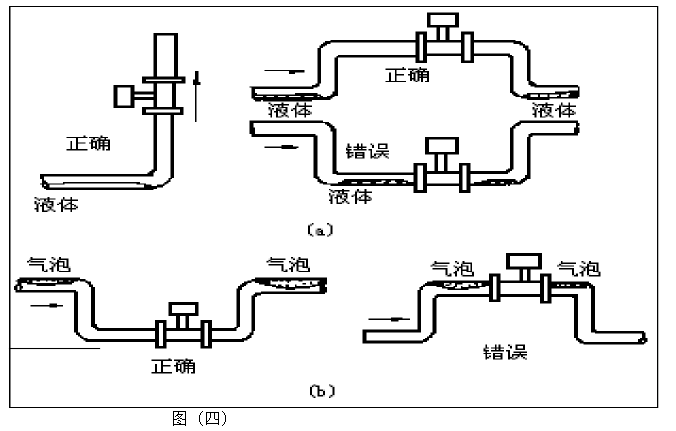

5. 測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示

6. 測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處。

如圖（四）b所示

?8．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。

??★?渦街流量計分體式補償、現場顯示型等同系列樣品展示：

法蘭型

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （法蘭型）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

高溫型

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（高溫型）

不同口徑

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（不同口徑）

分體式

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （分體式 ?穩壓補償）

插入式

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（插入式渦街流量計）

★?過熱蒸汽流量計~ V錐流量計?http://m.coalmachine.com.cn/chanpin/detail/130

★?過熱蒸汽流量計~孔板流量計?http://m.coalmachine.com.cn/chanpin/detail/133

★?過熱蒸汽流量計~平衡流量計?http://m.coalmachine.com.cn/chanpin/detail/201

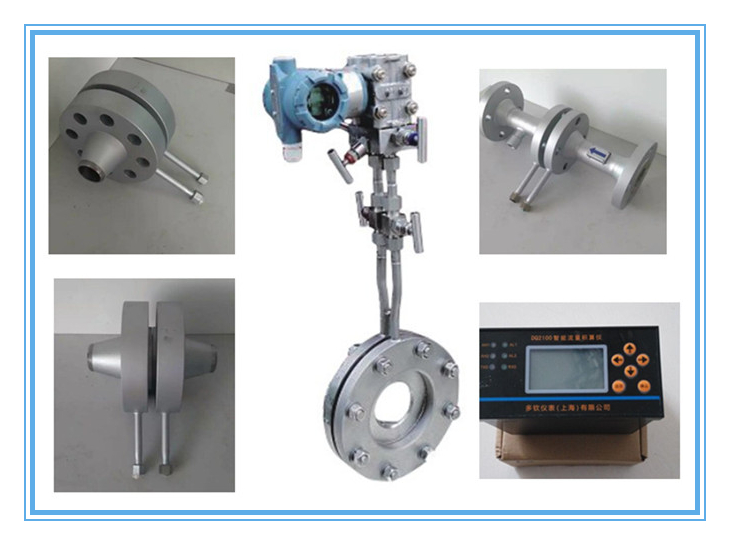

以上都為差壓式流量計，需要配套：流量積算儀、差壓變送器、PT100、壓力變送器、高溫型安裝附件等一整套配置來完成對高溫高壓蒸汽的測量。

?用戶在進行差壓式流量計的選型訂貨時，首先要給制造企業提供以下工藝參數：

1、管道的口徑（管徑*壁厚）

2、管道的材質

3、流量計測量的介質

4、被測介質的工作溫度

5、被測介質的工作壓力（最大壓力、最小壓力、正常壓力）

6、被測介質的工作流量（最大流量、最小流量、正常流量）

7、被測介質的粘度

注：上述參數是制造廠在生產之前進行詳細計算的基礎，沒有這些參數，很難制作一臺符合用戶要求的差壓式流量計。制造廠根據用戶提供的上述參數，計算出流量傳感器的β值和差壓值（差壓變送器的量程范圍）。這些工作是在制造廠由專業工程師進行計算完成。

更詳細內容：差壓式流量計?http://m.coalmachine.com.cn/chanpin/detail/143
