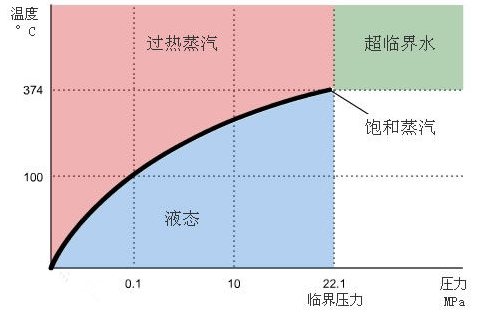

蒸汽，亦稱“水蒸氣”。 根據壓力和溫度對各種蒸汽的分類為：飽和蒸汽，過熱蒸汽。蒸汽主要用途有加熱/加濕；還可以產生動力；作為機器驅動等。
?
?
?
對于蒸汽的利用，在實際工況中都需要進行計量，那么測量蒸汽的流量計有哪些呢？
?
?
蒸汽流量計--渦街式蒸汽流量計
渦街式蒸汽流量計優勢：
★ 結構簡單，牢固、維護方便，無需導壓管、三閥組等部件，減少泄露、堵塞和凍結等；
★ 精確度高，一般為1-1.5 %；
★ 測量量程寬，選對對應口徑，一般可以達到20:1 ；
★ 壓損小，約為節流型差壓流量計 的 1/4 ~ 1/2 ；
★ 輸出與流量成正比的脈沖信號，無零點漂移 ；
★ 在一定雷諾數范圍內，輸出頻率不受流體物理性質（密度、粘度和組成）的影響，即儀表系數只與漩渦發生體、管道的形狀和尺寸有關。
渦街式蒸汽流量計局限性：
★ 對管道機械振動比較敏感，不易用于強振動場所；
★ 口徑越大，分辨率越低，一般滿管流量時，口徑只做到DN300以下；
★ 流體溫度太高時，測量還是有困難，一般溫度低于330 °C；
★ 當流體有壓力脈動或流量脈動時，市值大幅度偏高，影響較大，因此不適用于脈動流。
?
常用型號：
?渦街流量計 ?DVS-DS50F21O ?
型號注解：渦街流量計中溫型，介質為蒸汽，DN50，表體材質為304不銹鋼，介質溫度：250度，額定壓力1.6MPa；脈沖輸出，無顯示，24V供電，配套碳鋼安裝法蘭、螺栓螺母等緊固件，夾持式安裝。
配套二次儀表：DQ2100 ? 智能流量積算儀，中文液晶顯示瞬時流量和累計流量，具有穩壓補償功能。
（智能流量積算儀詳細介紹：http://m.coalmachine.com.cn/chanpin/detail/126）
配套壓力變送器：DQ805 ? 進行壓力補償。
配套熱電阻： PT100 ? 進行溫度補償。
一整套配置： 渦街流量計+流量積算儀+壓力變送器+熱電阻 ? （也可以根據需要單獨選擇溫度補償或壓力補償或者無補償）
?流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.
?
?

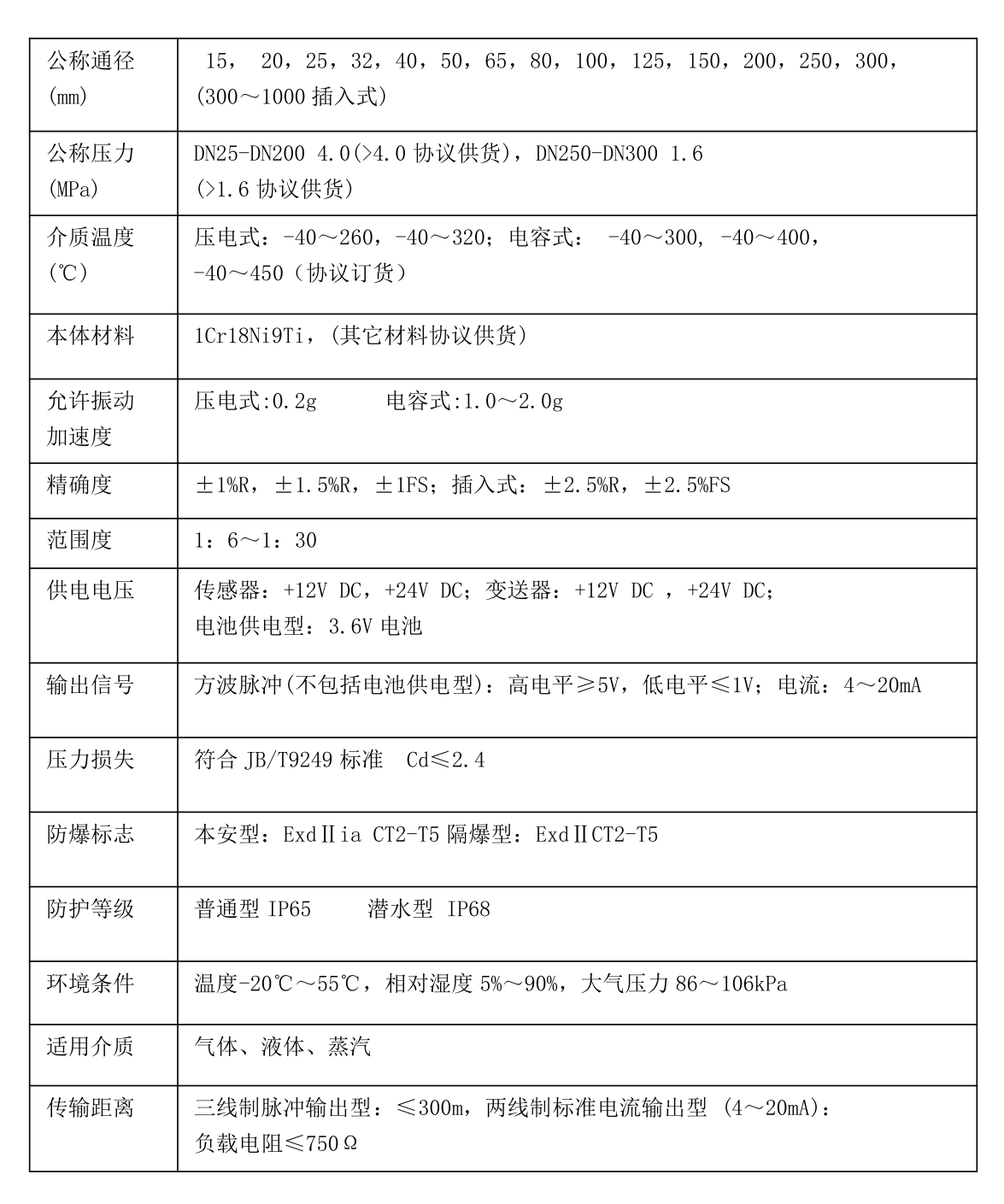

主要技術指標
?
?渦街式蒸汽流量計，也可以選擇在線穩壓補償型：
渦街式蒸汽流量計直接顯示型電池供電或24V供電：
渦街式蒸汽流量計溫度＞250°C 低于330°C：
渦街式蒸汽流量計（＞DN300）插入式：
選型需要明確以下工作參數：
（1）被測介質的名稱、組份
（2）工作狀態的最小、常用、最大流量
（3）介質的最低、常用、最高壓力和溫度
（4）管道口徑、材質等。
選型舉例：已知蒸汽壓力和溫度及工況流量時
測量介質為過熱蒸汽，蒸汽溫度為320℃，壓力為1.5MPa（絕壓）,流量范圍為3t/h～25t/h, 試 確定流量計口徑。

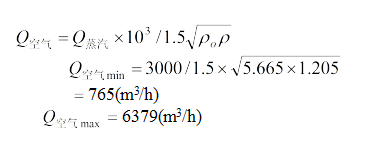

步驟一：計算蒸汽的等效空氣參比條件下的體積流量范圍，經查附表(二),該狀態下蒸汽的密度為:5.665Kg/m3,由公式(8) :
?

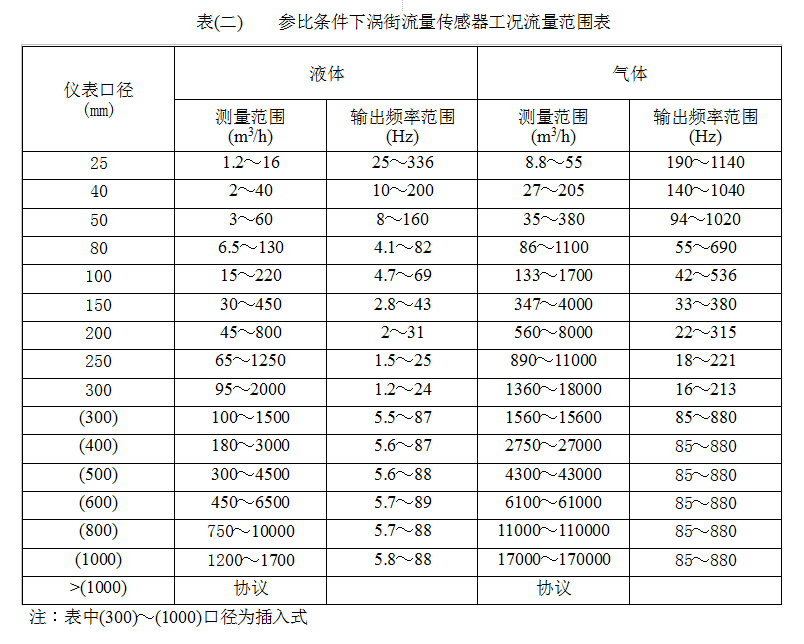

步驟二：根據等效參比流量范圍765-6379m3/h，查表（二），比較適合該流量范圍為DN200口徑。
?
?
? ? ? ? ? ? ? ? ?渦街流量計網頁詳細介紹：http://m.coalmachine.com.cn/chanpin/detail/34
?安裝方式以及使用說明書下載：http://m.coalmachine.com.cn/xiazai/detail/119
?使用常見故障以及排除方法：http://www.duoqinsh.com/duoqinsh-Article-231837/
?
?
?
蒸汽流量計--差壓式蒸汽流量計
差壓式蒸汽流量計有多種：孔板流量計、V錐流量計、平衡流量計、噴嘴流量計、德爾塔巴流量計等多種，各有各的優勢。
差壓式蒸汽流量計優勢：
★?節流式差壓流量計中的標準孔板結構簡單，易于復制，簡單牢固，性能穩定可靠，價格低廉，無需校準就可使用，這是最大的優勢；
★ 使用范圍廣泛，即使用于單相流體，也使用于 部分混相流：汽固、汽液、固液 等；
★ 高溫、高壓、大口徑和小流量場合 使用佼佼者；
★ 對振動不敏感，抗干擾能力強。
?
差壓式蒸汽流量計（多以噴嘴、德爾塔巴類）局限性：
★ 測量精度在流量計中屬于中等水平，由于眾多因素影響，精度難以提高；
★ 范圍度窄，由于儀表差壓信號與流量是平方關系，一般范圍僅在3:1 ~ 4:1 ；
★ ?現場安裝條件要求較高，一般要求較長的直管段（指孔板、噴嘴等），現場難以滿足；
★ 節流裝置與差壓儀表之間的連接管線為薄弱環節，易產生泄露、堵塞、凍結或者信號失真等情況；
★ 最近幾年發展起來的一體化差壓式流量計（如V錐流量計、一體化孔板流量計等）大大縮短了引壓管線，減少了這方面缺陷；
★ 壓損大。（指孔板、噴嘴）
差壓式蒸汽流量計中，V錐流量計的應用，克服了差壓類流量計的諸多缺陷，可以說是差壓類流量計中的佼佼者。這里舉例說明V錐蒸汽流量計。
V型錐蒸汽流量計優勢：
★?精度高：+-0.5%，當定制β<0.55的V錐體時，***高精度可達+-0.1%
★?重復性好：0.1%
★?輸出差壓穩定：V錐體尾部負壓端波動小
★?具有自整流功能：可測混相流
★?具有自清掃功能：無雜物滯留，適用于臟污流測量
★?長期穩定性好：流體被逐漸收縮到管道內邊壁，對V錐體磨損小
★?可測高溫流體：<850℃，其它流量計很難測量這樣高溫度的流體
★?測量下限低：輸出差壓***小值25Pa
★?量程比寬：可達10：1～50：1
★?永久壓損小：只有孔板的1/3～1/2
常用型號推薦：DQZ-A500B16SRFWGB，
說明:公稱通徑DN500,介質：蒸汽，流量：（待提供）,溫度：250℃，中溫型，額定壓力：1.6kpa，,準確度等級:±0.5%，重復性：0.1%。材質：表體和法蘭為20#碳鋼，V錐錐體為304不銹鋼，附件含：材質為304的三閥組一個，針型閥二個，引壓管組件二根。
配件：差壓變送器、流量積算儀
蒸汽V錐流量計選型所需參數：
1.介質名稱
2.管道口徑、材質
3.正常工作流量、最大流量和最小流量
4.正常工作壓力、最高工作壓力
5.正常工作溫度、最高溫度、最低溫度
6.流體工作密度或標況密度
7.各混合流體的體積百分比
注明：V錐流量計是根據客戶報過來的數據進行專門設計的，因此上述參數是制造廠在生產之前進行詳細計算的基礎，沒有這些參數，很難制作一臺符合用戶要求的V錐流量計。制造廠根據上述參數，計算出V錐流量傳感器的差壓值（差壓變送器的量程范圍）。這些工作是在制造廠有專業工程師進行計算完成的。
?
技術參數:
★?精度等級：0.5級
★?工作壓力：0-40Mpa
★?工作溫度：-40-850℃??量程比在10：1到 50：1之間
★?環境溫度：-30-60℃
★?管道內徑：6-3000mm
★?輸出信號：4-20mA
★?供電電壓：24V DC
★?適用介質：幾乎適用于所有氣體、液體、蒸汽介質
產品結構材料材質：
|
部件名稱 |
材質 |
|
測量管和法蘭 |
304不銹鋼、20#鋼、其它 |
|
V錐體和連接附件 |
304不銹鋼、雙向鋼 |
|
取壓口 |
304不銹鋼、316不銹鋼 |
|
三閥組（附件，可選） |
304不銹鋼、316不銹鋼 |
|
引壓管（附件，可選） |
304不銹鋼、316不銹鋼 |
|
冷凝罐（附件，可選） |
304不銹鋼 |
|
排污閥（附件，可選） |
304不銹鋼、316不銹鋼 |
? ? ? ?★外表涂層
|
傳感器測量材質 |
外表涂層 |
|
全不銹鋼 |
噴不銹鋼砂 |
|
測量管為碳鋼 |
銀灰色環氧樹脂漆 |
? ? ? ??★防爆等級（差壓變送器）：隔爆、本安、不防爆可供選擇
? ? ? ??★供電電源（差壓變送器）：12-24VDC
? ? ? ??★輸出信號（差壓變送器）：4-20mA或HART協議
? ? ? ??★顯示及輸出
?
|
變送器 |
現場顯示 |
|
配多參變送器 |
瞬時流量、累積流量 |
|
配差壓變送器 |
與差壓范圍相對應的4-20mA電流值 |
|
配差壓變送器加積算儀 |
瞬時流量、累積流量 |
? ? ? ? ?
樣品展示：
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?差壓式V錐流量計 ?孔板流量計

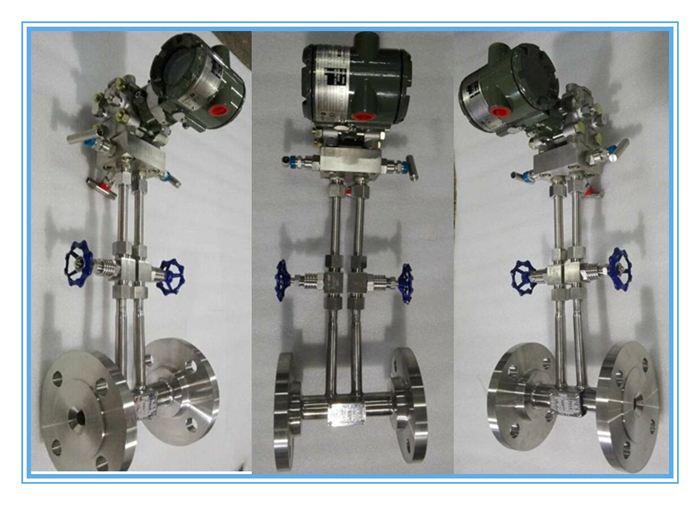

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?差壓式 平衡流量計
?
?
對差壓引出管路的要求：
★ ?引壓管路的內徑與管路長度和介質臟污程度有關，通常在25米以內用內徑為8-12mm的管子。測量煤氣可適當加粗到DN15。
★ ?測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校正。
★ ?引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。
★ ?引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。為此應在引壓管路的最低點裝排水閥或在最高點裝排氣閥，在新裝或檢修差壓儀表時應特別注意。
安裝最基本要求：
★?對于新設管路系統，必須先經吹掃管道后再安裝節流裝置。
★?安裝前應仔細核對節流裝置的編號、位號、規格是否與管道口徑、流量范圍、溫度、壓力等參數相符。在取壓口附近標有“+”的一端應與流體上游管段聯接，標有“—”的一端應與流體下游管段連接。
★?節流裝置的中心線應當與管道中心線同軸。
★?對管道的要求：
1、節流裝置前后應配有一段測量管，至少保持前10D、后5D的等徑直管段，以保證測量精度。
2、在節流件前后若需安裝閥門，最好選閘閥且在運行中全開；調節閥則應在下游5D之后的管路中。
?
關于V錐流量計詳細網頁介紹：http://m.coalmachine.com.cn/chanpin/detail/130
關于孔板流量計詳細網頁介紹：http://m.coalmachine.com.cn/chanpin/detail/133
?
?
?
